الفولطية: | 380 فولت ± 20٪ | تردد مصنف: | 50 هرتز |
---|---|---|---|
قدرة التعويض المقدرة: | 20 ~ 1000 كفار | انحراف السعة: | -5٪ ~ 10٪ |
ارتفاع: | ≤2000 | طريقة كوترول: | المرحلة الكاملة أو مرحلة الانقسام |

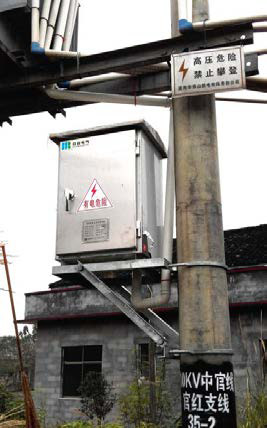

إن جهاز التعويض الأوتوماتيكي للطاقة التفاعلية منخفض الجهد المثبت بالعمود مركب على الأعمدة أو الأقواس الخارجية.يتكون الجهاز بشكل أساسي من صندوق ، ومكثفات ذاتية الشفاء ، ومفاتيح أو موصلات ، وموانع الصواعق ، وقواطع الدائرة.
يأخذ جهاز التعويض الأوتوماتيكي للطاقة التفاعلية منخفض الجهد المثبت بالقطب وحدة التحكم الذكية في الطاقة التفاعلية كقلب أساسي ، ويستخدم أجهزة تبديل خاصة كوحدة تبديل لبنك المكثف.وفقًا لعامل الطاقة للشبكة أو الطاقة التفاعلية أو جهد الخط ، يتم تشغيل وإيقاف المكثف تلقائيًا ، والأداء مستقر.الجودة موثوقة.
تستخدم في الطاقة وتصنيع الآلات والتعدين والتعدين والسكك الحديدية والكيماويات وحقول النفط والفنادق وغيرها من أنظمة الطاقة 380 فولت لزيادة عامل طاقة الشبكة وتقليل خسائر الخطوط وتحسين جودة الطاقة.يستخدم الجهاز مكثفات ذكية ذات جهد منخفض بالداخل ، وهيكل مضغوط ؛يستخدم المفتاح التبديل المركب ، ويكون تيار التحويل صغيرًا ؛يمكن للجهاز تعويض ثلاث مراحل أو مرحلة واحدة ، ويكون توزيع السعة أكثر منطقية.
(1) هيكل الخزانة مصنوع من صفيحة فولاذية مدلفنة على البارد عالية الجودة (أو فولاذ مقاوم للصدأ) ، مع تسطيح جيد ، ويتم معالجة السطح بمعالجة مقاومة للصدأ والتآكل ؛الإطار الداخلي مصنوع من صفائح فولاذية مجلفنة من الألومنيوم والزنك لضمان توصيل أفضل ومقاومة للتآكل.
(2) وظائف الحماية الكاملة: قصر الدائرة ، والحمل الزائد ، والجهد الزائد ، والجهد المنخفض ، وعدم وجود حماية متساوية ؛إعدادات المعلمة المختلفة مريحة ؛عند حدوث عطل خارجي ذي صلة ، فإنه سيخرج تلقائيًا من العملية ، ويستأنف التشغيل تلقائيًا بعد إمداد الطاقة.
(3) يحتوي الجهاز على برنامج ذكي عالي ، يمكنه تحقيق اتصال GPRS وتحقيق المراقبة عن بعد.
على سبيل المثال:PWBH0.4-30
ص: شبكة التوزيع ، مراقبة الأحمال
دبليو: قوة رد الفعل
ب: جهاز التعويض
ح:هرونج الكتريك
0.4: جهد النظام (كيلو فولت)
30: سعة الجهاز (kvar)
الفولطية | 380V ± 20٪ |
تردد مصنف | 50 هرتز |
قدرة التعويض المقدرة | 20 ~ 1000 كفار |
انحراف السعة | -5٪ ~ 10٪ |
ارتفاع | ≤ 2000 |
طريقة التعويض | تعتمد أسلاك البنك المكثف على وضع التعويض للتعويض المشترك أو مجموعة التقسيم المشتركة |
طريقة كوترول | المرحلة الكاملة أو مرحلة الانقسام |
وضع التبديل | حلقة أو كود |
القدرة على قمع تدفق التيار | < 10 |
فئة درجة الحرارة البيئية | -25 درجة مئوية +55 درجة مئوية |
قوة عازلة | الطور إلى الطور ومن الطور إلى الأرض للدائرة الرئيسية هو 2.5kv ، 1s ؛الدائرة المساعدة 2.0Kv ، 1 ثانية على الأرض ؛لا يتجاوز تيار المكثف الناتج عن الجهد الزائد في حالة تردد الطاقة الثابتة والتوافقيات أثناء تشغيل الجهاز 1.3 ضعف تيار المكثف الاسمي. |
فئة العزل | مقاومة العزل في ظل الظروف الجوية العادية 4MΩ |
وقت تفريغ المكثف | بعد ثلاث دقائق من إزالة المكثف ، ينخفض الجهد المتبقي إلى أقل من 50 فولت |
الرطوبة النسبية | المتوسط الشهري لا يزيد عن 90٪ ؛المتوسط اليومي لا يزيد عن 95٪ (عند 25 درجة مئوية) |
الظروف الكيميائية | لا يوجد غاز تآكل ، لا غبار موصل ، لا يوجد وسط قابل للاشتعال والانفجار في البيئة المحيطة |
التركيب | لا يوجد اهتزازات وصدمات شديدة في موقع التركيب ولا يزيد ميل التركيب عن 5 درجات |
